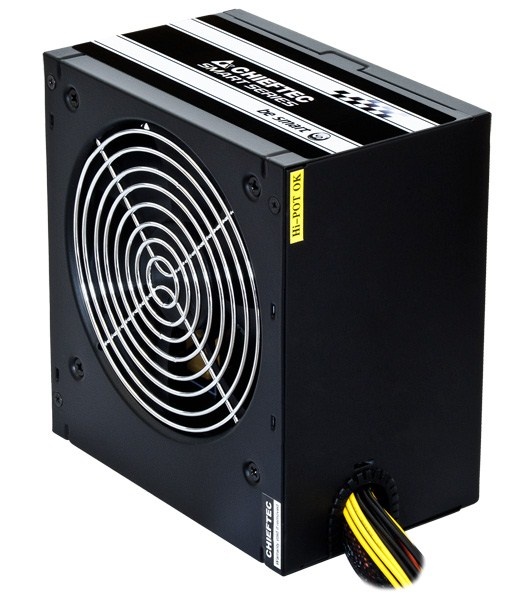

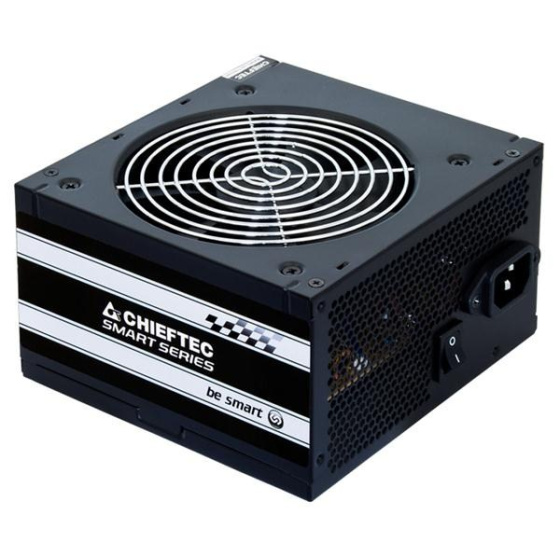

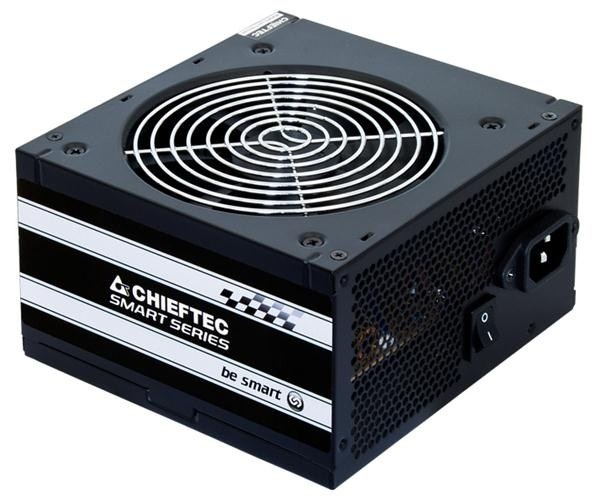

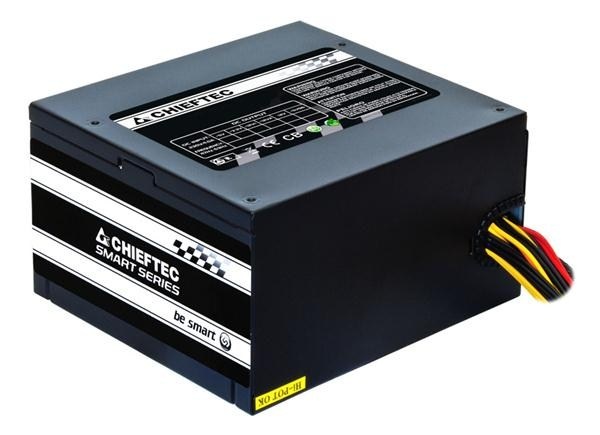

Napájací zdroj CHIEFTEC Smart Series, GPS-600A8, 600 W, Active PFC, maloobchodný predaj
Kód: 1022286Skladom20ks
Termín a spôsob doručenia
Formát zdroja:ATX; Konektory:8pin CPU 1x, PCIe 6-pin, PCIe 8-pin, SATA 15-pin, Molex, FDD; Konektory pre základnú dosku:ATX 20-pin, ATX 24-pin, EPS 8-pin.prečítajte si viac
/heart.svg){kind=small}
/compare.svg){kind=small}
Vyberte si zvýhodnené balenie
Množstevné zľavy
/envelope.svg){kind=small}
Váš dotaz
/bell.svg){kind=small}
Sledovat
/share.svg){kind=small}
Zdieľať
Parametre
Výrobca:
Kód:
1022286
EAN:
4710713239555
Záruka:
24 Měsíc(ů)
Stav:
Formát zdroja:
ATX
Konektory:
PCIe 6-pin, PCIe 8-pin, SATA 15-pin, Molex, FDD
Konektory pre základnú dosku:
ATX 24-pin, ATX 20-pin, EPS 8-pin
Efektivita zdroje:
85+
Modulární kabeláž:
Ne
Podsvícení:
Bez podsvícení
Výkon zdroje (W):
600
Popis Napájací zdroj CHIEFTEC Smart Series, GPS-600A8, 600 W, Active PFC, maloobchodný predaj
http://www.chieftec.eu/en/psus/smart-series/gps-600a8.html
| Vstup striedavého prúdu:
| 230V / 4A
|
| Frekvencia:
| 47-63 Hz
|
| +5V:
| 20A
|
| +3,3V:
| 22A
|
| +5 V a +3,3 V spolu:
| 120W
|
| +12V 1:
| 46A / 552W
|
| +12V 2:
| 21A
|
| +12V 1 a +12V 2 spolu:
| 408W
|
| +12V 3:
| NEUPLATŇUJE SA
|
| +12V 4:
| NEUPLATŇUJE SA
|
| +12V 3 a +12V 4 spolu:
| NEUPLATŇUJE SA
|
| P.F.:
| >0,9
|
| -12V:
| 0,3A / 3,6W
|
| +5VSB:
| 2,5 A / 12,5 W
|
| Maximálne zaťaženie:
| 600W
|
Konektory (vlastné káble):
| 20+4PIN:
| |
| ===500mm===[20+4PIN]
| |
| SATA:
| |
| ===500mm===[SATA]===150mm===[SATA]
| |
| SATA:
| |
| ===500mm===[SATA]===150mm===[SATA]
| |
| Molex/Floppy:
| |
| ===500mm===[Molex]===150mm===[Molex]===150mm===[Floppy]
| |
| 8-PINOVÝ EPS (4+4):
| |
| ===500mm===[8PIN EPS]
| |
| 8PIN PCIe (6+2):
| |
| ===500mm===[PCIe]===150mm===[PCIe]
| |
